當前的位置: 首頁>常見問題>氣化渣烘干機如何快速降低水分-烘干機內部結構詳解

氣化渣烘干機如何快速降低水分-烘干機內部結構詳解

2025-03-01 09:15:21

針對氣化渣的特性和烘干要求,氣化渣烘干機的結構設計需綜合考慮傳熱、防粘堵、耐磨耐腐蝕、節能環保等因素。以下是其典型結構解析及設計要點:

一、氣化渣特性及烘干要求
1.物料特性:
-高濕高粘:初始含水率較高(通常50%~60%),易結塊粘附設備。
-成分復雜:含碳、灰分及少量腐蝕性物質(如硫化物)。
-顆粒不均:粒徑分布廣(微米級至厘米級),需防堵塞。
-熱敏性:高溫下可能發生成分變化,需控溫。

2.烘干要求:
-脫水:快速降低含水率至30%以下。
-防粘堵:避免物料黏結內壁或堵塞設備。
-耐磨損/腐蝕:適應長期運行的機械與化學損耗。
-節能環保:低能耗、低排放(粉塵、廢氣)。

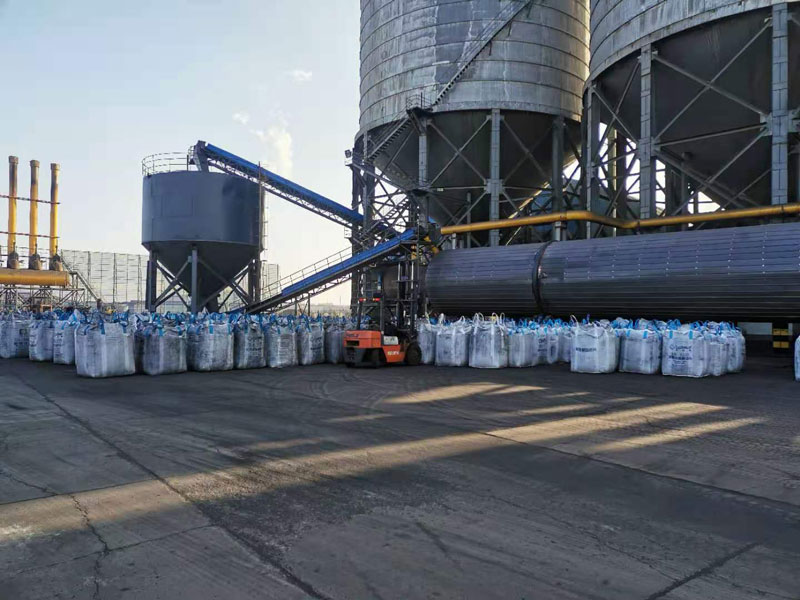

氣化渣烘干機生產現場

氣化渣烘干機生產現場


二、氣化渣烘干機核心結構設計
1. 主體結構形式
-回轉滾筒式烘干機(主流選擇):
-傾斜圓筒結構(傾角3°~5°),物料隨滾筒旋轉向前運動。
-優勢:處理量大、適應性強,可通過內部裝置優化傳熱。

-組合式結構(針對特殊需求):
-回轉滾筒+流化床:前段滾筒破碎預烘干,后段流化床深度脫水。
-多級串聯烘干:分段控溫,提率。

2. 關鍵內部組件
-揚料板系統:
- 沿筒體內壁布置螺旋形或折彎形抄板,提升并拋撒物料,增大熱接觸面積。
-分段設計:干燥段(密集抄板加速脫水)、分散段(防粘堵)。

-破碎裝置:
-內置打散器:旋轉齒輥或鏈條,實時破碎結塊。
-前置破碎機:預粉碎大塊物料,均勻進料。

-熱風分布系統:
-順流/逆流設計:順流(高溫端進料,快速蒸發);逆流(提高熱利用率)。
-多風道噴嘴:均勻分布熱風,避免局部過熱。

3. 防粘堵與耐磨設計
-內襯材料:
- 筒體內壁襯耐高溫陶瓷或錳鋼,提升耐磨性。
- 關鍵區域(如進料端)采用可更換耐磨板。

-自清潔結構:
- 設置鏈條或彈簧清料器,自動清除粘壁物料。
- 筒體外部加裝振動電機輔助落料。

4. 熱源與傳熱優化
-熱源選擇:
- 燃氣/燃油熱風爐、蒸汽換熱器或余熱回收系統(結合廠區能源條件)。
- 間接加熱(避免煙氣污染物料)。

-熱能循環:
- 廢氣經除塵后部分回流,預熱進風,降低能耗。
- 筒體外部保溫層減少熱損失。

5. 環保與智能控制
-除塵系統:
- 旋風除塵+布袋除塵二級處理,滿足粉塵排放標準。
- 濕式除塵(若含腐蝕性氣體)。

-智能控制系統:
- 在線濕度監測+自動調節熱風溫度及滾筒轉速。
- 故障預警(溫度異常、堵料等)。

三、典型工作流程
1.進料:濕渣經破碎后均勻送入回轉滾筒。
2.熱交換:物料與熱風逆流接觸,揚料板反復拋撒增強傳質。
3.破碎干燥:內置打散器持續粉碎結塊,確保干燥均勻。
4.出料:干渣從出料端排出,廢氣經除塵后達標排放。


四、選型與優化建議
-參數匹配:根據處理量(如10~50t/h)、含水率等選擇滾筒直徑(1.5~3m)及長度(10~20m)。
-實驗驗證:小試確定佳轉速(3~8rpm)、熱風溫度(200~400℃)等。
-定制設計:針對高腐蝕性渣,采用雙筒結構(內筒耐腐蝕合金,外筒保溫)。


通過上述結構設計,氣化渣烘干機可實現、穩定、低耗運行,同時兼顧環保與長期耐用性,滿足工業化生產的綜合需求。
